Бункер-сушилка SHD-3000U

по запросу
Заказать

При отправлении заказа с сайта предоставляем скидку.

Предназначенные для осушения гранул полимерного сырья бункер-сушилки серии SHD-U произведены в соответствие с действующими европейскими стандартами. Корпус оборудования изготовлен из высококачественной полированной нержавеющей стали. Этот материал выбран не случайно: в процессе сушки гранулы не загрязняются примесями.
Для удаления влаги используется поток горячего воздуха, такая конструкция позволяет применять оборудование серии SHD-U в комплексе с осушителем воздуха для глубокой сушки гигроскопичных полимеров. Серия SHD-U содержит 25 различных бункер-сушилок с рабочим объемом до 8000 литров.

Модель - SHD Мощность нагрева (кВт) Мощность вентиялятора(кВт) Объем бункера (л) Размеры(мм)
H x W x D
Напольная рама (мм)
H1 x W1 x D1
Общая высота
(мм) H2
Труба на входе (дюйм) Труба на выходе (дюйм) Масса
(кг)
20U 2.2 0.05 20 730x575x325 790x450x550 1260 2 1.5 40
40U (-HD) 3 0.12 40 760x640x390 790x580x450 1295 45
80U (-HD) 3.9 0.12 80 940x722x475 840x730x560 1465 2.5 2 50
120U (-HD) 3.9 0.12 120 1210x722x475 840x730x560 1735 60
160U 6 0.12 160 1225x822x575 920x652x795 1825 3 2.5 90
230U 6 0.12 230 1505x822x575 920x652x795 2105 100
300U 12 0.18 300 1450x945x695 970x790x930 2085 130
450U 12 0.18 450 1850x945x695 970x790x930 2435 160
600U 18 0.55 600 1820x1170x915 1130x1000x1200 2470 4 3 200
750U 18 0.55 750 2100x1170x915 1130x1000x1200 2780 220
900U 18 0.55 900 2070x1410x1050 2760x1130x1130 2760 4 4 410
1200U 24 1.1 1200 3350x1410x1050 3190x1145x1145 3190 560
1500U 32 3 1500 2950x1640x1250 3470x1340x1340 3470 5 5 685
2000U 32 3 2000 3350x1542x1250 3870x1340x1340 3870 770
2500U 58 5.5 2500 3510x1798x1400 4000x1482x1482 4000 6 6 800
3000U 58 5.5 3000 3910x1798x1400 4400x1482x1482 4400 900
3500U 64 7.5 3500 4310x1798x1400 4800x1482x1482 4800 1010
4000U 64 7.5 4000 4050x2010x1600 4550x1680x1680 4550 8 8 1160
4500U 80 11 4500 4350x2010x1600 4850x1680x1680 4850 1260
5000U 80 11 5000 4650x2010x1600 5150x1680x1680 5150 1390
5500U 96 15 5500 4950x2010x1600 5450x1680x1680 5450 1480
6000U 96 15 6000 4350x2250x1800 4870x1930x1930 4870 1530
6500U 112 18.5 6500 4600x2250x1800 5120x1930x1930 5120 1625
7000U 112 18.5 7000 4850x2250x1800 5370x1930x1930 5370 1735
8000U 128 22 8000 5350x2250x1800 5620x1930x1930 5620 10 10 1820

Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.

Купить Бункер-сушилка SHD-3000U в городе Москва

Чтобы купить Бункер-сушилка SHD-3000U в городе Москва по доступной цене, воспользуйтесь нашим интернет-магазином. Вы найдете проверенное оборудование известной марки SHINI (Тайвань) и самые выгодные предложения на продукцию с описанием, фото и подробными техническими характеристиками. Бункер-сушилка SHD-3000U по цене 17640.00 USD в нашем онлайн интернет каталоге товаров в городе Москва.

Мы доставляем оборудование по всем городам России. Рассчитать доставку до вашего города вы можете на странице Доставка.

Сделайте заказ на сайте или позвоните нам по телефону 8 (800) 777-57-60, чтобы купить Бункер-сушилка SHD-3000U на выгодных условиях с оперативной доставкой.

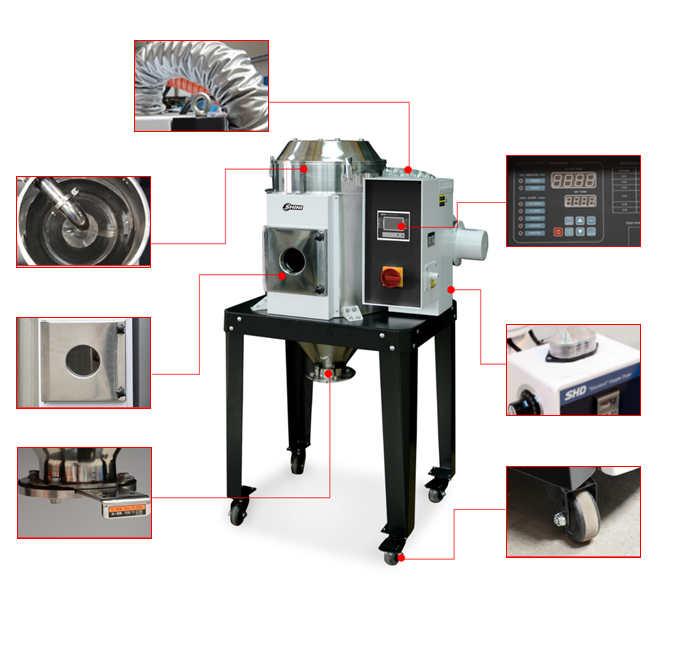

Теплоизолированный корпус и рукав Нержавеющий корпус Смотровое окно Стальная задвижка PID Контроллер 24/7 Зуммер Колёса

Область применения

Особенности

Стандартная комплектация

  • Микропроцессорное управление, высокоточный температурный контроль
  • PID контроль, LED дисплей
  • Защитное устройство от перегрева
  • Автоматический переключатель недельного таймера
  • Специальный дизайн воздушной трубки с нижним обдувом способствует равномерному рассредоточению горячего воздуха, обеспечивая равномерность осушения материала, поддержание необходимой температуры, тем самым повышая эффективность процесса
  • Модели SHD-80U и выше оснащены специальной дверцей для очистки: удобство чистки и эффективность
  • SHD-450U и ниже стандартно комплектуются основанием из нержавеющей стали с алюминиевой облицовкой (футеровкой?)
  • SHD-600U-1200U комплектуются алюминиевым магнитным основанием
  • SHD-1500U и выше комплектуются ручным дроссельным клапаном
  • SHD-900U и выше комплектуются напольной рамой

SHD-80U-HD с напольной
рамой (опция)

Блок растарки

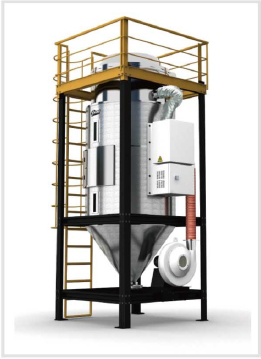

SHD-1500U c лестницей
безопасности (опция)

Опции

  • Циклонный пылеуловитель, воздушный фильтр для отвода воздуха, магнитное алюминиевое основание, фильтр входного отверстия вентилятора
  • Коллектор горячего воздуха, коробка для всасывания материала европейского типа, напольная рама европейского типа, бункер-накопитель
  • SHD-1500U и выше могут комплектоваться лестницей безопасности

Принцип работы

Сухой воздух, нагнетаемый вентилятором, подвергается нагреву, после чего его температура повышается. Специальный дизайн воздушной трубки с нижним обдувом способствует равномерному рассредоточению горячего воздуха, обеспечивая равномерность осушения материала в теплоизоляционном бункере. При комплектации коллектором горячего воздуха, воздух проходит через фильтр, после чего заново проходит через вентилятор осушения и снова подается, образуя таким образом замкнутый контур.

Блок растарки европейского типа

Используется в сочетании с бункерами-сушилками на раме, обеспечивает беспрепятственное всасывание сырья.

Модель бункера-сушилки SHD-20U~120U SHD-160U и выше
Модель блока растарки
SBU -20-38S -160-38S
SBU -20-50S -160-50S
SBU -20-38D -160-38D
SBU -20-50D -160-50D

Примечание:

  1. Установка пневматического запорного клапана (пометка «V» на задней поверхности оборудования)
  2. Замена материала на нержавеющую сталь (пометка «S» на задней поверхности оборудования)
  3. Полировка нержавеющей стали (пометка «P» на задней поверхности оборудования)
  4. В таблице спецификаций «S» означает один патрубок, «D» - два патрубка.

Магнитная решетка

Способна вытягивать (абсорбировать) находящиеся в сырье металлические частицы, которые могут повредить оборудование.

Модель решетки Модель машины Алюминиевый держатель
MR-5 SHD-20U (148×80×2,3) ×2
MR-7 SHD-40U~80U (190×80×2,3) ×2
MR-9 SHD-160U~600U (240×80×2,3) ×2
MR-11 SHD-900U и выше (298×80×2,3) ×2

Магнитный улавливатель

Предназначен для улавливания из сырья на выходе бункера - сушилки металлических частиц, стружки и других металлических включений, которые могут привести к поломке оборудования

Примечание: Маркировка «U» на обратной стороне модели означает, что выполнен из нержавеющей стали

Модель Подходит для моделей Доп.комплектация магнитная решетка Алюминиевый держатель
MB-12 SHD-20U MR-3 (88,5×78×2,3) ×2
MB-20U
MB-50 SHD-40U-120U (88,5×78×2,3)×2
MB-40U
MB-100 SHD-160U-450U (118,5×105×2,3) ×2
MB-160U

Установочная рама европейского типа

Используется с SHD-20U~750U

Модель Подходит для моделей Внешние габариты (мм)
Д Ш В
FSU-20 SHD-20U 550 450 790
FSU-40 SHD-40U 580 450 790
FSU-80 SHD-80U/120U 722 552 840
FSU-160 SHD-160U/230U 795 652 920
FSU-300 SHD-300U/450U 930 790 970
FSU-600 SHD-600U/750U 1200 1000 1130

Фильтр входного отверстия вентилятра

Предотвращает попадание пыли, эффективность фильтра на 80%

Модель Диаметр бункера фильтрации (мм) Диаметр трубки входного воздуха (дюйм) Диаметр трубки выходящего воздуха (дюйм) Комплектуется сушилками Крепежная пластина Фланец вентилятора (фланец входного отверстия)
AIF-20U 160 1.5 2 SHD-20U SHD-20U Вентилятор 0.12 кВт
AIF-40U 160 1.5 2 SHD-40U SHD-40U Вентилятор 0.12 кВт
AIF-80U 225 2 3 SHD-80U/120U SHD-80U/120U Вентилятор 0.12 кВт
AIF-160U 225 2.5 3 SHD-160U/230U SHD-160U/230U Вентилятор 0.18 кВт
AIF-300U 225 2.5 4 SHD-300U/450U SHD-300U/450U Вентилятор 0.25 кВт
AIF-600U 225 3 4 SHD-600U/750U SHD-600U/750U Вентилятор 0.55 кВт
AIF-900U 225 4 4 SHD-900U SHD-900U/1200U Вентилятор 0.55 кВт
AIF-1200U 225 4 4 SHD-1200U SHD-900U/1200U 1.1 кВт
AIF-1500U 260 5 5 SHD-1500U/2000U SHD-1500U/2000U 3 кВт
AIF-2500U 340 6 6 SHD-2500U/3500U SHD-2500U/3500U 5.5 кВт
AIF-4000U 340 8 8 SHD-4000U/5000U SHD-4000U/5000U 7.5 кВт
AIF-5500U 420 8 8 SHD-5500U/7000U SHD-5500U/7000U 12 кВт
AIF-8000U 420 10 10 SHD-8000U SHD-8000U 22 кВт

Коллектор горячего воздуха

Используется вместе с бункер-сушилкой для создания полугерметичной циркуляции горячего воздуха замкнутого типа, имеет следующие особенности:

  1. Создает рециркуляцию горячего воздуха, препятствует повышению температуры в цехе;
  2. Препятствует загрязнению воздуха в производственном помещении, способствует улучшению качества продукции;
  3. Снижение энергозатрат на нагрев оборотного воздуха позволяет сэкономить до 40% электроэнергии

Используется с моделями SHD-1200U и ниже

Модель Диаметр бункера фильтрации (мм) Диаметр трубки входного воздуха (дюйм) Диаметр трубки выходящего воздуха (дюйм) Комплектуется сушилками Крепежная пластина Фланец вентилятора (фланец входного отверстия)
HAR-20U 160 1.5 2 SHD-20U SHD-20U Вентилятор 0.12 кВт
HAR-40U 160 1.5 2 SHD-40U SHD-40U Вентилятор 0.12 кВт
HAR-80U 225 2 3 SHD-80U/120U SHD-80U/120U Вентилятор 0.12 кВт
HAR-160U 225 2.5 3 SHD-160U/230U SHD-160U/230U Вентилятор 0.18 кВт
HAR-300U 225 2.5 4 SHD-300U/450U SHD-300U/450U Вентилятор 0.25 кВт
HAR-600U 225 3 4 SHD-600U/750U SHD-600U/750U Вентилятор 0.55 кВт
HAR-900U 225 4 4 SHD-900U SHD-900U/1200U Вентилятор 0.55 кВт
HAR-1200U 225 4 4 SHD-1200U SHD-900U/1200U 1.1 кВт
HAR-1500U 260 5 5 SHD-1500U/2000U SHD-1500U/2000U 3 кВт
HAR-2500U 340 6 6 SHD-2500U/3500U SHD-2500U/3500U 5.5 кВт
HAR-4000U 340 8 8 SHD-4000U/5000U SHD-4000U/5000U 7.5 кВт
HAR-5500U 420 8 8 SHD-5500U/7000U SHD-5500U/7000U 12 кВт
  420 10 10 SHD-8000U SHD-8000U 22 кВт

Фильтр отвода воздуха

Удаление пыли во время отвода воздуха из сушилки. Эффективность на 90%

Модель Диаметр бункера фильтрации (мм) Диаметр трубки входного воздуха (дюйм) Диаметр трубки выходящего воздуха (дюйм) Комплектуется сушилками Крепежная пластина
ADC-20U 159 1.5 2 SHD-20U SHD-20U
ADC -40U 159 1.5 2 SHD-40U SHD-40U
ADC -80U 225 2 3 SHD-80U/120U SHD-80U/120U
ADC -160U 225 2.5 3 SHD-160U/230U SHD-160U/230U
ADC-300U 225 2.5 4 SHD-300U/450U SHD-300U/450U
ADC-600U 225 3 4 SHD-600U/750U SHD-600U/750U
ADC-900U 225 4 4 SHD-900U/1200U SHD-900U/1200U
ADC-1500U 260 5 5 SHD-1500U/2000U SHD-1500U/2000U
ADC-2500U 340 6 6 SHD-2500U/3500U SHD-2500U/3500U
ADC-2500U 340 8 8 SHD-4000U/5000U SHD-4000U/5000U
ADC-5500U 420 8 8 SHD-5500U/7000U SHD-5500U/7000U
ADC-8000U 420 10 10 SHD-8000U SHD-8000U

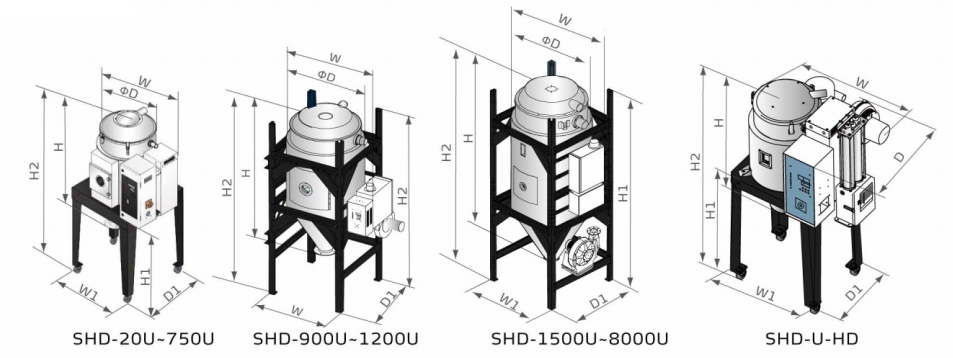

Внешние габариты

Принцип кодировки

Примечание*:

Р = Внутренняя поверхность бункера отполирована

HD = Устройство регенерации без нагрева

СЕ = Европейского типа

Внешние габариты

Примечание:
  1. Модели с символом "P" с полированным корпусом.
  2. Напольной рамой бункер сушилка комплектуется опционально.
  3. По желанию, он может бытьвыполнен в соответствиис мировыми электрическими стандартами безопасности(Например: CE,UL, CSA,JISи др.).
  4. Электропитание: 3Φ, 230/400/460/575VAC, 50/60Гц.

Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.

Особенности

  • Для точного контроля температуры используется микропроцессор.
  • Цифровой P.I.D. контроль температуры со светодиодным дисплеем.
  • Защита от перегрева для обеспечения надежной работы.
  • 7-дневный автоматический старт / стоп таймер для улучшения энергосбережения.
  • Воздуховод с уникальным дизайном "downblow" распространяет горячий воздух равномерно, повышая эффективность сушки.
  • Конструкция моделей SHD-80U и выше обеспечивает максимально удобную и эффективную очистку.
  • Модели SHD-450U и ниже оснащены нержавеющей стальной подкладкой и основанием из алюминия. SHD-600U ~ 1200U оснащены алюминиевым магнитным основанием. SHD-1500U и выше модели оснащены ручными "клапанами-бабочками".
  • В стандартную комплектацию моделей SHD-1500U и выше входят напольная стойка и безопасные лестницы .
  • Циклонный пылевой сепаратор, фильтры входящего и исходящего воздуха и магнитное основание могут подключаться опционально.
  • Утилизация горячего воздуха, магнитные уловители в бункере и бункер-накопитель также являются опциональными.

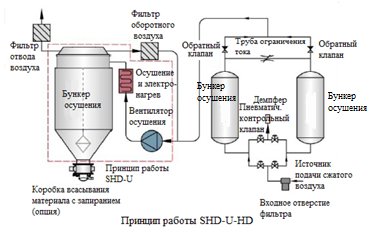

  • SHD-U-HD состоит из сушилки с горячим воздухом и устройства регенерации, которое может поставлять сухой воздух с относительной низкой точкой росы для ускорения сушки материалов.

Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.
