Робот с сервоприводом на одной оси ST1-900-1600T
по запросу
Заказать
При отправлении заказа с сайта предоставляем скидку.
Серия ST1 предназначена для удаления элементов литниковой системы и готовой продукции из пресс-форм термопластавтомата. Робот имеет следящий привод на одной оси, что позволяет ему перемещать готовые изделия в предназначенное для этого место. В зависимости от области применения и поставленных задач модели комплектуются простой или телескопической стрелой. Робот обеспечивает укладку по двум точкам остановки на осях X и Y, имеет несколько пунктов остановки по оси Z. Оборудования серии ST1 используется с термопластавтоматами, способными развивать усилие при смыкании до 850 тонн.
| Модель (телескопический) | 700-1400T | 700-1400DT | 900-1600T | 900-1600DT | |
|---|---|---|---|---|---|
| IMM (т) | 100 ~ 200 | 100 ~ 200 | 200 ~ 300 | 200 ~ 300 | |
| Ход поршня (мм) | 1400 | 1400 | 1600 | 1600 | |
| Поперечный ход поршня (мм) | Главная рука | 150 | 150 | 250 | 250 |
| Вторичная рука | / | 100 | / | 150 | |
| Вертикальный ход поршня (мм) | Главная рука | 700 | 700 | 900 | 900 |
| Вторичная рука | / | 750 | / | 950 | |
| Максимальная нагрузка (с инструментом) (кг) | 3 | 3 | 3 | 3 | |
| Минимальное время выезда пресса (сек) | 2.0 | 2.3 | 2.0 | 2.3 | |
| Минимальное время цикла (сек) | 6.8 | 6.8 | 7.2 | 7.2 | |
| Давление воздуха (бар) | 4 ~ 6 | 4 ~ 6 | 4 ~ 6 | 4 ~ 6 | |
| Максимальный расход воздуха (Нл / цикл) * | 10 | 16 | 12 | 19 | |
| Масса (кг) | 290 | 310 | 300 | 320 | |
| Размеры (мм) | A | 2150 | 2150 | 2350 | 2350 |
| B | 1300 | 1300 | 1400 | 1400 | |
| C | 1250 | 1250 | 1350 | 1350 | |
| D (макс) | 700 | 700 | 900 | 900 | |
| E (макс) | / | 750 | / | 950 | |
| F (макс) | 1400 | 1400 | 1600 | 1600 | |
| G (мин) | / | 120 | / | 120 | |
| H (мин) | / | 180 | / | 180 | |
| I (макс) | 730 | 730 | 850 | 850 | |

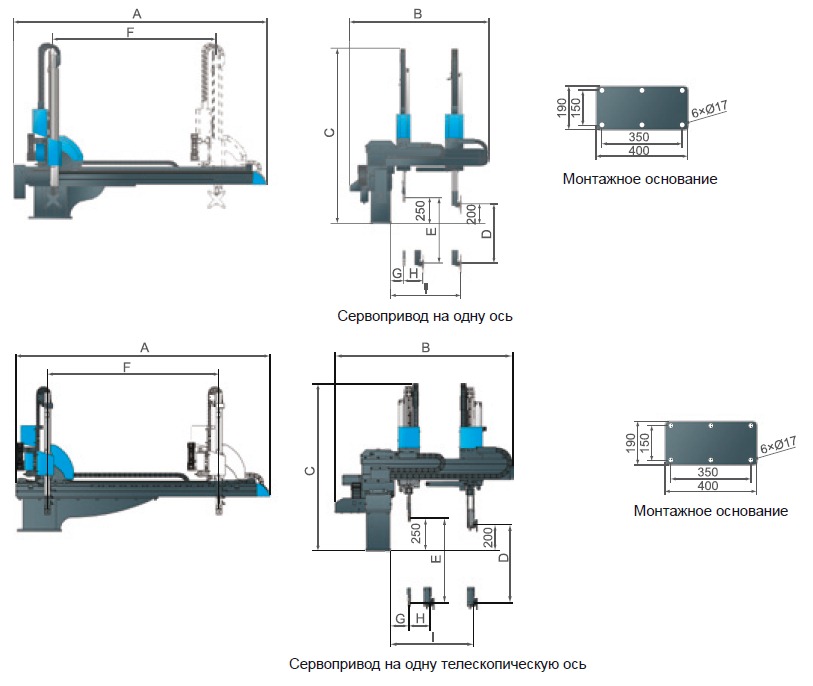

Внешние габариты
Примечание:
- “M” обозначения для среднего детектора формы. (Подходит для трех пластин пресс-формы)
- “EM12” обозначения для коммутационных интерфейсов EUROMAP 12.
- “EM67” обозначения для коммутационных интерфейсов EUROMAP 67.
- Электропитание: 1Φ, 200 ~ 240V, 50Гц.
- " * " Макс. расход воздуха на всасывание устройства 60Nl/мин.
Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.
Купить Робот с сервоприводом на одной оси ST1-900-1600T в городе Москва
Чтобы купить Робот с сервоприводом на одной оси ST1-900-1600T в городе Москва по доступной цене, воспользуйтесь нашим интернет-магазином. Вы найдете проверенное оборудование известной марки SHINI (Тайвань) и самые выгодные предложения на продукцию с описанием, фото и подробными техническими характеристиками. Робот с сервоприводом на одной оси ST1-900-1600T по цене 0.00 USD в нашем онлайн интернет каталоге товаров в городе Москва.
Мы доставляем оборудование по всем городам России. Рассчитать доставку до вашего города вы можете на странице Доставка.
Сделайте заказ на сайте или позвоните нам по телефону 8 (800) 777-57-60, чтобы купить Робот с сервоприводом на одной оси ST1-900-1600T на выгодных условиях с оперативной доставкой.
Особенности
- Внешний вид. Привлекательный элегантный дизайн с использованием алюминиевых профилей.
- Точность. Движение по траверсе обеспечивается мощным и надежным сервомотором в совокупности с точными металлическими рельсами и мощными ремнями. Движение происходит быстро, тихо и точно. Движение по остальным осям осуществляется за счет пневматики. Телескопическая вертикальная рука обеспечивает малое время цикла и высоту робота.
- Безопасность. Высокая эффективность амортизаторов позволяет осуществить быстрое и точное движение по осям, управляемым пневматикой. Механизм блокировки не позволяет произойти аварии из-за неисправности пневматического источника. Концевые блоки и датчики эффективно предотвращают повреждения из-за механических и электрических неисправностей. Роботы снабжены контрольной панелью, соответствующей CE EMC.
- Удобство. Вертикальные и горизонтальные перемещения можно регулировать, просто изменяя положение концевых блоков. Контрольная панель разработана для максимального удобства управления. Кабели уложены так, чтобы обслуживать их было просто и удобно.
- Стандартизация. Все пневматические и электрические аксессуары, а также коммуникационные протоколы отвечают мировым стандартам. Передача данных между термопластавтоматом и роботом осуществляется по стандартам EUROMAP 12, 67 и EUROMAP SPI.
- Простое управление. Удобная для пользователя система контроля и графический интерфейс. Автоматическая демонстрация ошибки и память на 50 последних ошибок. Гибкая схема программирования в форме диалога позволяет использовать 8 стандартных и 80 пользовательских программ.
- Удобная настройка. Серводвигатель обеспечивает возможность различного позиционирования изделий. Простые коннекторы делают подключение и отключение быстрым и безошибочным. Дисплей с информацией на разных языках и системы передачи данных между роботом и другим оборудованием позволяют настраивать робот легко и просто.
Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.
