Дробилка для пластика роторная тихоходная SG-1621N

Область применения

Низкоскоростные дробилки серии SG-16N/20N в основном используются для измельчения литников. Дробилки имеют низкую скорость вращения, высокий крутящий момент, низкий уровень шума, высокое качество исполнения и большую производительность.

Опции

30-секундная система мгновенной переработки (запатентованный продукт)

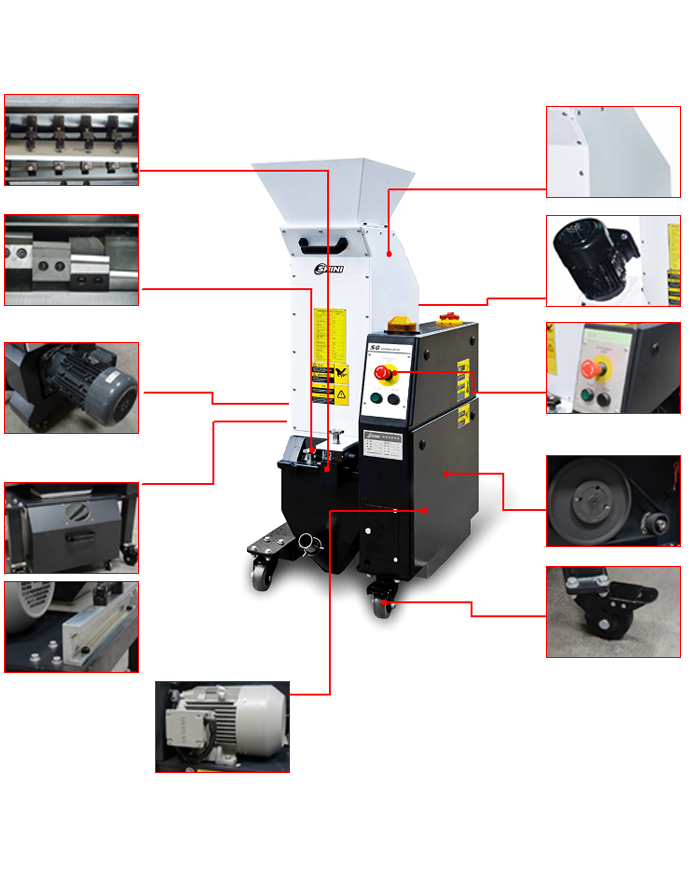

Особенности

Стандартная комплектация

• В низкоскоростных дробилках серии SG-16N/SG-20NC установлены роторы с новым типом каскадных ножей и лезвий, которые устанавливаются без регулировки зазора после затачивания. В SG-20N используются лопастные ножи, что способствует повышению производительности при дроблении
• Низкая скорость дробления и острота угла, под которым вращаются лезвия, обеспечивают плавную и бесперебойную обработку материала
• Оптимальный угол резки позволяет уменьшить сопротивление материала и избежать засорения, обеспечивая эффективную резку материала
• Низкая скорость измельчения обеспечивает качественный рез и низкий уровень пыли
• Оптимальная конструкция дробилки эффективно снижает уровень вибрации во время работы, обеспечивает бесшумную работу дробилки
• Специальная конструкция дробилки обеспечивает легкий доступ для очистки материала и удобство обслуживания машины
• Оснащена поворотными ножками-колесиками для удобства перемещения
• В загрузочное отверстие встроен магнит, улавливающий металлические включения в материале

Каскадные ножи SG-16N/SG-20NC

Лопастные ножи SG-20N

Резцедержатель

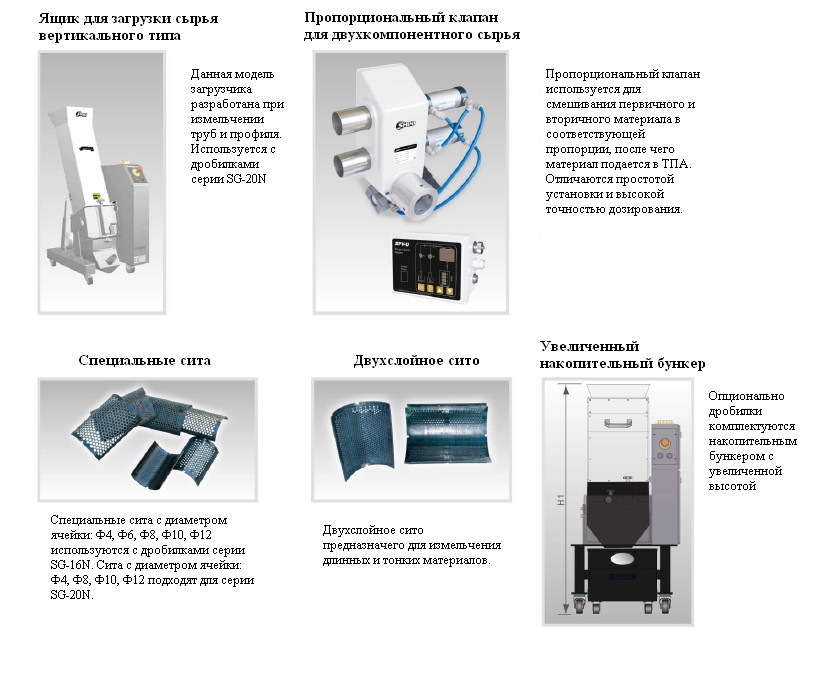

Дополнительная комплектация

• 30-секундная система мгновенной переработки, устройство подачи материала, пылеулавливатель, бункер-накопитель и сигнальное устройство заполнения
• Для переработки сырья с добавлением волокнистого материала, дробилки оснащены ротором с ножами специальной закалки. У моделей SG-20N материал ножей V-4E

Принцип кодировки

SG - xx - xxx - xxx

Опции*

Высота камеры измельчения (см)

Ширина камеры измельчения (см)

Дробилка SHINI

Примечание:*

VR = Пневматическая загрузка

BR = Мотор загрузки материала

S = Малая мощность двигателя

Н = Высокая мощность двигателя

F = С добавлением волокнистого материала

СЕ = Европейский стандарт

Структурная схема каскадных ножей

SG-16N/SG-20NC

Сигнальное устройство заполнения

Сигнальное устройство заполнения отслеживает уровень измельченного материала в накопительном бункере дробилки. Данное устройство позволяет машине работать автоматически, экономит материал, предотвращая переполнение бункера в случае отсутствия контроля оператором. При превышении верхнего уровня материала, работа машины останавливается и подается звуковой сигнал. Опционально применимо к серии SG-16N/20N

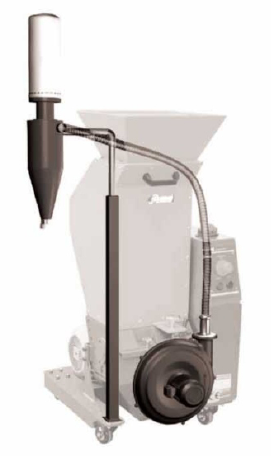

Подача материала при помощи вентилятора и циклонного пылеуловителя (тип BC)

При помощи мотора осуществляется подача дробленого материала в циклонный пылеуловитель. В пылеуловителе происходит отделение воздуха и материала, после чего материал попадает в бункер-накопитель или тканевый фильтр. Опционально применимо к серии SG-16N/20N

Отделение гранул от пыли (тип DS)

Пылеотделители (тип DS) осуществляют отделение пыли от измельченного материала. После чего гранулы отправляются во вторичную переработку, а пыль собирается в фильтрующий мешок. При помощи специального клапана можно настроить размер фильтруемой пыли. Пылеотделитель обеспечивает использование дробленого материала в полном объеме, что позволяет избежать затрат на переработку и повысить экономическую эффективность производства.

Спиральный конвейер (опция) Внешние габариты

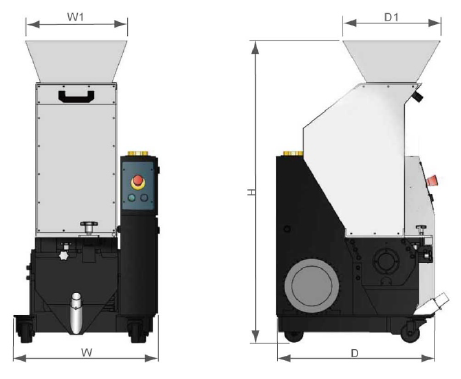

Внешние габариты

Примечание:

1. "✓" обозначение - стандартная комплектация, "O" обозначение - опция.
2. "H" обозначение привод дробилку с увеличенной мощностью. "S" обозначение привод дробилки с малой мощностью. "C" обозначение плавающие ножи.
3. "R" обозначение растарочные бункеры из нержавеющей стали и повышенного объема накопительный бункер.
4. Максимальная производительность машины зависит от диаметра сетки и состава материала. Перечисленные максимальные мощности проверяется преформой ПЭТ.
5. Уровень шума будет изменяться в зависимости от материалов и типов двигателей.
6. Во избежании прилипания пластика к лезвию, все материалы должны быть измельчены при нормальной температуре. Электропитание: 3Φ, 400 / 460 / 575VAC, 50Гц.

Особенности

• В тихоходных дробилках серии SG-16N/SG-20NC установлены роторы с новым типом каскадных ножей и лезвий, которые устанавливаются без регулировки зазора после затачивания; SG-20N использует новый тип лезвий, что позволяет получить лучшую производительность при дроблении;
• Низкая скорость дробления и тупой угол заточки ротационных ножей позволяют работать дробилке с низким уровнем шума при высокой эффективности;
• Серия SG-20N оснащена устройством корректировки ножей перед установкой, технология установки простого резака делает вращающиеся ножи настраиваемыми в зажимах вне машины, больше не требуется настраивать зазор внутри дробилки, как производилось на ранее выпущенных моделях;
• Оптимальный угол заточки ножей создает небольшое сопротивление и позволяет избежать блокировку ротора, улучшает эффективность дробления;
• Оптимальная конструкция дробилки эффективно уменьшает вибрации во время работы;
• Низкая скорость измельчения обеспечивает качественный рез и низкий уровень пыли;
• Низкая скорость и звукоизоляционный бункера обеспечивают бесшумную работу дробилки;.
• Конструкция дробилки обеспечивает легкий доступ для очистки материала и удобное обслуживание.
• Дробилки укомплектованы колесиками для перемещения;
• Конструкция дробилки обеспечивает высокую безопасность в соответствии с СЕ;
• Благодаря встроенному магниту, установленному на входе в загрузочный бункер, уменьшается возможность попадания металлических включений.
