Водо-масляные термостаты STM-1207-W/O

Водо-масляные термостаты STM-1207-W/O
    по запросу
    Заказать

    При отправлении заказа с сайта предоставляем скидку.

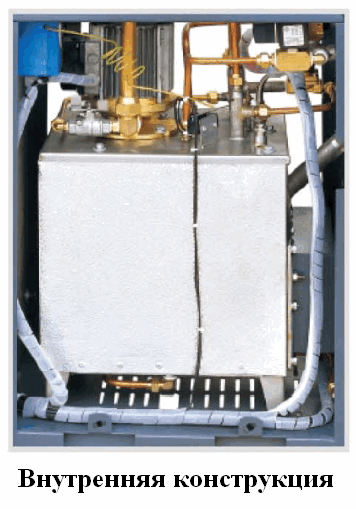

    Термостаты серии STM-W/O используют одновременно в качестве теплоносителя воду и масло. Оригинальная конструкция позволяет легко выбрать тот теплоноситель, который актуален для данного технологического процесса. Микрокомпьютерный контроллер поддерживает температуру с высокой точностью. Все данные выводятся на ЖК-дисплей. Охлаждение воды или масла происходит непрямым методом, нагрев теплоносителя осуществляется с помощью трубчатых нагревателей из нержавеющей стали.

    Термостаты оборудованы системами зашиты, а помпа высокого давления отличается безотказностью и надежностью.
    Технические характеристики Описание Особенности

    Модель - STM Макс. температура Нагреватель (кВт) Насос (кВт) Макс. произв. насоса (л/мин) Давление насоса (бар) Бак отопления Объем резервуара отопления (л) Метод охлаждения Сцепление* (дюйм) Вход/Выход (дюйм) Размеры (мм)
    (H x W x D)    		 Масса (кг)
    STM-607-W/O W: 95°C O:160°C 6 0.55 55 3.4 1 12 косвенный 3/8(2x2) ¾/¾ 820x312x725 75
    STM-907-W/O W: 9 O: 6 0.55 55 3.4 1 16 3/8 (2 x 2) ¾/¾ 815x360x860 84
    STM-1207-W/O W:12 O: 6 0.55 55 3.4 1 16 3/8 (2 x 2) ¾/¾ 815x360x860 85
    Примечание:
      1. Стандартное тестирование насоса: питание 50Гц, очищенная вода при 20°С
        (Составляет ± 10% устойчивости для любого максимального расхода или максимального давления).
      2. "*" Обозначения для параметров.
      3. Источник питания: 3Φ, 230/400/460/575VAC, 50Гц.

    Встроенный манометр Контроллер Hanyong Помпа бренда CNP Датчик давления Предохранительный клапан Защита от перегрева Подвижное исполнение

    Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.

    Купить Водо-масляные термостаты STM-1207-W/O в городе Москва

    Чтобы купить Водо-масляные термостаты STM-1207-W/O в городе Москва по доступной цене, воспользуйтесь нашим интернет-магазином. Вы найдете проверенное оборудование известной марки SHINI (Тайвань) и самые выгодные предложения на продукцию с описанием, фото и подробными техническими характеристиками. Водо-масляные термостаты STM-1207-W/O по цене 2885.00 USD в нашем онлайн интернет каталоге товаров в городе Москва.

    Мы доставляем оборудование по всем городам России. Рассчитать доставку до вашего города вы можете на странице Доставка.

    Сделайте заказ на сайте или позвоните нам по телефону 8 (800) 777-57-60, чтобы купить Водо-масляные термостаты STM-1207-W/O на выгодных условиях с оперативной доставкой.

    Встроенный манометр Контроллер Hanyong Помпа бренда CNP Датчик давления Предохранительный клапан Защита от перегрева Подвижное исполнение

    Область применения

    Водяные термостаты высокопроизводительные SТМ-W/O используются для нагрева пресс-форм и поддержания температуры, хотя они могут быть использованы и для других подобных нужд. Нагретая вода из формы возвращается в охладительный бак и охлаждается прямым методом. После этого при помощи насоса высокого давления вода закачивается в нагревательный бак, где нагревается до требуемой температуры и возвращается в литьевую форму.

    Характеристика оборудования

    Стандартная комплектация

    • Микропроцессорный P.I.D. термоконтроллер поддерживает температуру с точностью ±0,5оC.
    • Насос высокого давления двойного назначения отличается стабильной безотказной работой и высокой эффективностью при работе как с водой, так и с маслом в качестве теплоносителя.
    • Многочисленные устройства безопасности (контроль фаз, перегрузка помпы, перегрев, низкий уровень теплоносителя и пр.) следят за работой систем и сигнализируют при выявлении любых сбоев.
    • Максимальная рабочая температура +95 оС для воды и +160 оС для масла.

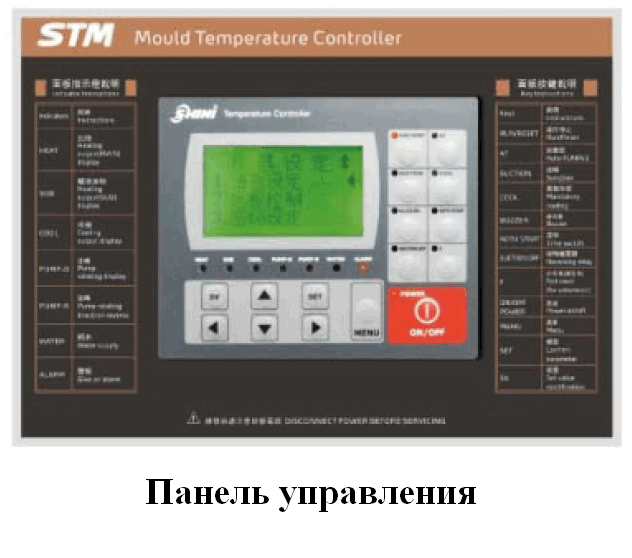

    • Контроллер с LCD экраном 3.2ʺ, прост и удобен в использовании.
    • Функция недельного таймера, экран контроллера имеет два языка на выбор – китайский и английский. Единицы измерения температуры – 0F либо 0С.
    • Термостаты оснащены системой автоматического долива воды в резервуар (при использовании воды в качестве теплоносителя).
    • Функция реверсивного вращения насоса для сброса воздуха.





    Дополнительная комплектация

    • Теплоноситель, тефлоновые шланги, запорно-распределительная арматура.
    • Возможно оснащение термостата интерфейсом передачи данных RS485, индикаторами температуры формы и температуры обратной воды.

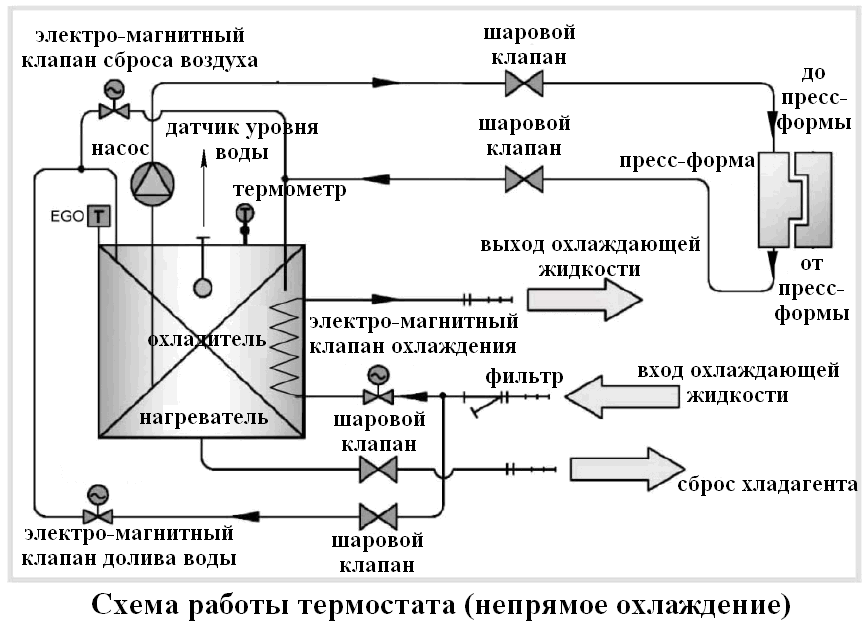

    Схема работы

    Принцип кодировки

    STM – xxxx – W/О

    Термостат с водно-масляным охлаждением (*)

    Первые две цифры означают мощность электронагрева (кВт), последние две цифры означают мощность насоса (х10-1 НР)

    Термостат для пресс-формы компании «SHINI»

    Примечание*: СЕ = Европейский стандарт

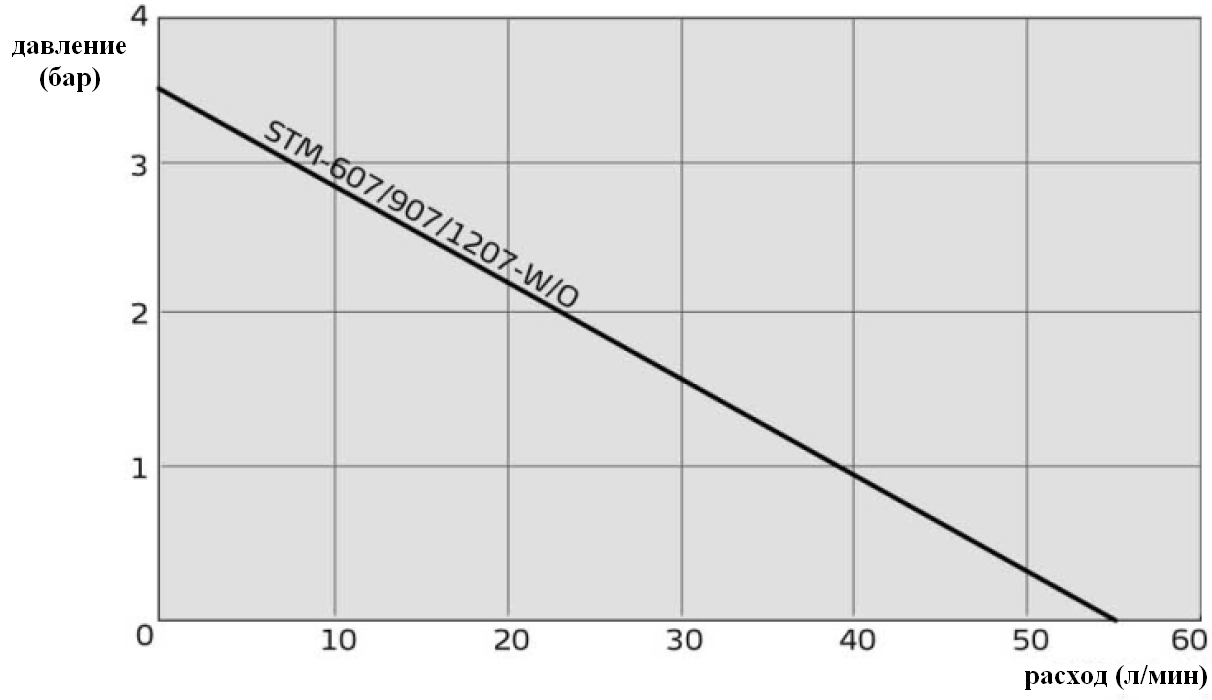

    График работы насоса

    Формула выбора модели термостата

    Электронагрев (кВт) = Вес пресс-формы (кг) х Удельная теплоемкость пресс-формы (ккал/кг0С) х Разность температур (пресс формы и окружающей среды) (0С) х Коэффициент безопасности / Время нагрева (ч) / 860.

    Примечание: Коэффициент безопасности должен быть в пределах 1,3 ~ 1,5.

    Расход (л/мин) = Мощность электронагрева (кВт) х 860/ [удельная теплоемкость масла нагрева (ккал/кг0С) х плотность масла нагрева (кг/л) х разница входной и выходной температуры (0С) х время (60мин)].

    Примечание: Удельная теплоемкость воды = 1 ккал/кг0С, удельная теплоемкость масла нагрева = 0,49 ккал/кг0С, плотность воды = 1 кг/л, плотность масла нагрева = 0,842 кг/л.

    Особенности

      • Блок управления термостатом оснащен 3,2-дюймовым ЖК-дисплеем для удобства эксплуатации. Встроенный таймер включения/выключения на 7 дней. Смена языка отображения параметров.
      • Единицы температуры могут быть преобразованымежду ними градусами Цельсия и Фаренгейта.
      • Многоступенчатая систем темростатирования на основе P.I.D. термоконтроллера поддерживает температуру формы с точностью ±1 оC
      • Помпа высокого давления двойного назначения отличается стабильной безотказной работой и высокой эффективностью при работе как с водой, так и с маслом в качестве теплоносителя.
      • Многочисленные устройства безопасности (контроль фаз, перегрузка помпы, перегрев, низкий уровень теплоносителя и пр.) следят за работой систем и сигнализируют при выявлении любых сбоев.
      • Привлекательный внешний вид,простота эусплуатации и обслуживания
      • Все внутренние части, контактирующие с теплносителем, изготовлены из нержавеющей стали для исключения коррозии.
      • Максимальная рабочая температура +95 оС для воды и +160 оС для масла.
      • Встроенная система автоматической подачи охлаждающей воды в теплообменник.
      • Теплоноситель, тефлоновые шланги, запорно-распределительная арматура поставляются отдельно.
      • Возможно изготовление оборудования в соотвествии со стандартами CE, UL, CSA, JIS и пр.
      • Возможно оснащение термостата интерфейсом передачи данных RS485, индикаторами температуры формы и температуры обратной воды.

    Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.
